電纜隧道分布式光纖測溫系統特點

1、免疫電磁干擾：

地鐵隧道等環境有因?yàn)榫哂袕?qiáng)電磁干擾，傳統以電信號為工作基礎的溫度傳感器通常在安全性、信號的穩定性方面受到很大的限制。而光纖的抗電磁干擾能力、組網方便及其固有的大信號傳輸帶寬等優點，使得光纖溫度傳感器突破了電溫度傳感器的限制，為地鐵隧道等存在強電磁場干擾的環境提供了非常有效的溫度測量技術。

2、快速性：

隧道感溫系統測溫、定位速度非常高。為了提高測量時間，華光天銳采用了高速微弱信號處理技術優勢，單次測量時間最短為5s，響應速度快。

3、分布特性：

電纜隧道光纖測溫系統可提供連續動態監測長達十幾公里范圍內每隔1米各點的溫度變化信號，可任意設置各級溫度報警值。

4、先進性：

系統是國內目前性能指標最高、功能性最強、可靠性最高、技術最先進的分布式測溫產品。關鍵器件優選高性能器件，核心算法經過嚴格測試。

5、準確性

系統的溫度分辨率達到0.1℃，溫度精度1℃，定位精度可達到1m。

6、靈活性

系統為實時在線監測方式；監測范圍內任何一點的報警信號上傳至火災報警控制器的時間不大于60秒；監測系統提供的是一個連續的動態監測信號，系統可設置多級溫度點報警即系統支持多級報警，如50℃初報警，60℃預報警，70℃采取措施等，并且可以根據環境不同進行報警點溫度參數設定；具有差定溫多種報警方式，并且報警參數可按客戶需求進行分區設置，報警方式靈活。

7、兼容性

隧道分布式光纖測溫系統主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以圖文方式顯示溫度曲線、報警位置、報警溫度等全部信息；系統可以通過RS232、RS485、內置繼電器、RJ45或其它工業協議等輸出形式與PC、消防報警系統等其它控制設備進行連動，進行聲光報警，信號輸出準確、完整。

8、安全性

分布式溫度監測系統具備安全記錄功能，可儲存一年以內的歷史數據，并可進行有效審核。單端操作，遠程診斷，可通過局域網由專門工程師提供最低限度的系統遠程診斷；如果光纖受損，系統可以即時定位受損點，并通過光纖熔接機對其進行熔接，無需停止測量，這對于有效的實施在線監測時非常重要的；探測光纜本征安全，采用光信號,不會與電纜之間產生相互電磁干擾。?

9、鋪設簡單

分布式光纖測溫系統安裝簡單，可將光纜直接敷設在被檢測電纜表面，并對電纜接頭重點監測。軟件系統可直觀顯示被測點的溫度變化信息及位置。

電纜隧道分布式光纖測溫系統解決方案

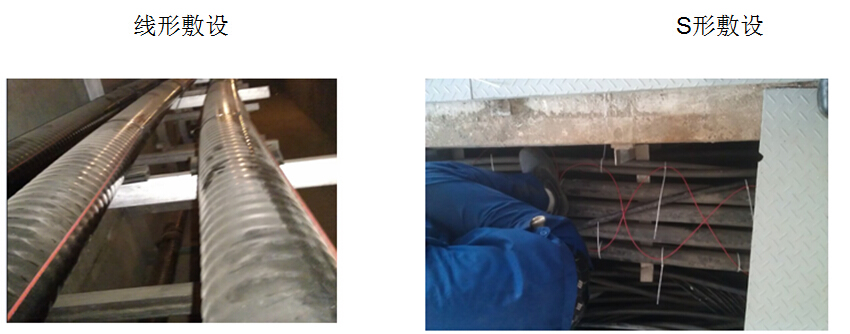

華光天銳自主研發的分布式光纖測溫系統通過電纜及地鐵隧道沿線敷設的測溫光纖，實時監測長距離地鐵系統的溫度，及時發現電纜及隧道過熱點、異常點，保障電力電纜的安全運行、對地鐵系統的火災預警提供高效率、高準確率的監測方案。安全地增加回路載流量；可以實現周期性的緊急狀態評估；驅動外部報警或其它應急系統；發現熱點（特別是事故隱患的電纜接頭）和其它環境異常。可以根據業主方需求，設計為一套8通道（數量可以定制）10公里（距離需求可定制）的分布式光纖測溫系統，應用于業主電纜隧道110KV兩回路高壓電纜實時在線測溫以及隧道頂端環境測溫。測溫光纜采用直線型方式進行捆扎敷設，重點監測根據需求具體米數距離的一個電纜接頭實時溫度，并可以根據客戶要求加裝了短信報警模塊，起到提前預警的作用?？蓪?shí)現對全區域進行監控，按“無人值班”設計，實時將報警信息上傳至綜合監控系統里項目至今，光纖測溫系統運行情況良好，技術指標完全符合設計要求。

電纜隧道分布式光纖測溫系統產品型號參數指標：

以下參數為標準參數展示，可根據客戶具體需求定制，來電咨詢更加及時回復：0591-83841511

型號	SRA-D-SD
測量距離	?0~30Km(可定制更長距離)
通道數	1~16個（可定制更多通道）
取樣間隔	1米
定位精度	±1米
測溫精度	±1攝氏度
溫度分辨率	0.1攝氏度
單通道測量時間	2s-15s秒（取決于感溫光纜的長度）
光纖類型	單模光纖
工作溫度	-10℃~50℃
貯存溫度	-20℃~60℃
工作濕度	0~95%無凝結
最大工作海拔	4000米
光纖接口	FC/APC
測溫范圍	?-150℃~350℃? （特種光纖）
尺寸(W x H x D)	485 x 88 x 454 mm
重量8.5	8.5kg
通信接口	RS232、RS485、LAN、USB
電源	AC220V/50Hz?
激光輻射等級	1M
